Catatan:
[6] Fitur ECC (Kode Koreksi Kesalahan) bawaan mendukung perbaikan kesalahan 1-bit (SEC) dan deteksi kesalahan 2-bit (DED).
[7] Penggerak Motor Terprogram (PMD): Modul perangkat keras yang dirancang untuk mengendalikan motor dengan menghasilkan PWM (Modulasi Lebar Pulsa), mengatur aliran arus, serta mendeteksi kesalahan dalam perangkat keras, sehingga mengurangi beban pemrosesan yang dibutuhkan untuk pengendalian motor.
[8] Penguat sensor arus dengan resistor shunt tunggal: Arus motor diukur secara tidak langsung menggunakan resistor shunt sebagai sensor arus dan penguat untuk sensor arus tersebut.
[9] AEC-Q100: Standar untuk kualifikasi elektronik di industri otomotif yang ditetapkan oleh Automotive Electronics Council, berfokus pada keandalan dan mutu komponen elektronik otomotif, terutama Sirkuit Terpadu (IC).
[10] ASIL (Tingkat Integritas Keselamatan Otomotif): Ukuran yang menunjukkan tingkat keselamatan fungsional dalam otomotif sesuai dengan standar keselamatan ISO 26262. ASIL-B menunjukkan tingkat persyaratan keselamatan yang lebih tinggi dibandingkan ASIL-A dan diterapkan ketika kegagalan fungsional dapat berdampak pada keselamatan manusia atau kendaraan.
Spesifikasi Utama
Nomor Suku Cadang
TB9M040FTG
Penggerak Motor
Motor DC tanpa sikat tiga fase, satu saluran (sampai 2A)
Fungsi Utama
Penggerak kontrol motor: menggunakan resistor shunt dan penguat untuk sensor arus.
Perangkat keras untuk kontrol FOC / kontrol gelombang kotak (VE, PMD, ENC)[11]
Penggerak Sisi Atas (HSD): Satu saluran (output Vcc) (catu daya untuk perangkat seperti IC sensor efek Hall (5V (maks), 40mA), mendukung kontrol ON/OFF)
Lapisan Fisik LIN: Satu jalur (khusus untuk responder)
Antarmuka Komunikasi
LIN, UART (berbagi dengan LIN), SPI
Deteksi Kesalahan Utama
Deteksi tegangan rendah (Vcc (teruskan 5 V))
Deteksi tegangan tinggi (Vdd (teruskan 1,5 V))
Deteksi arus berlebih (arus motor, penggerak sisi atas)
Deteksi VCP (tegangan charge pump) (tegangan berlebih/tegangan rendah)
Deteksi VDS (Tegangan Drain-Source di MOSFET bawaan) (sisi atas/sisi bawah)
Pemutusan termal, dan lainnya
Peringkat Maksimum Absolut
Tegangan Catu Daya Vbat (V)
-0,3 sampai +40
Rentang Operasional
Tegangan Catu Daya Vbat (V)
6 sampai 18
Suhu Operasional Topr (° C)
Ta=-40 sampai +150
Tj=-40 sampai +175
Paket
Nama
P-VQFN36-0606-0. 50-004
Ukuran (mm)
tip.
- 0×6. 0
Keandalan
Mematuhi standar AEC-Q100 Kelas 0
Mematuhi standar ASIL-B
Catatan:
[11] Sirkuit input Encoder (ENC): Sirkuit yang menerima sinyal dari encoder untuk mengamati status operasi motor, mencakup posisi, kecepatan, dan arah putaran.
Silakan ikuti tautan berikut untuk mendapatkan informasi lebih lanjut mengenai produk baru ini.
TB9M040FTG
Silakan ikuti tautan berikut untuk mendapatkan informasi lebih lanjut mengenai penggerak motor otomotif dari Toshiba.
Perangkat Analog
- Arm dan Cortex adalah merek dagang terdaftar milik Arm Limited (atau afiliasinya) di A. S dan/atau di tempat lain.
- SmartMCD™ adalah tanda dagang milik Toshiba Electronic Devices and Storage Corporation.
- Nama perusahaan, nama produk, dan nama layanan mungkin merupakan merek dagang masing-masing pemilik.
- Sampel ini hanya untuk evaluasi fungsional. Spesifikasi bisa berbeda dari yang dihasilkan dalam produksi massal.
- Informasi dalam dokumen ini, termasuk harga dan spesifikasi produk, konten layanan, dan informasi kontak, adalah yang terbaru pada saat pengumuman tetapi dapat berubah tanpa pemberitahuan sebelumnya.
Tentang Toshiba Electronic Devices and Storage Corporation
Toshiba Electronic Devices and Storage Corporation merupakan penyedia utama dalam bidang solusi semikonduktor serta sistem penyimpanan yang canggih. Dengan pengalaman dan inovasi lebih dari 50 tahun, perusahaan ini kini menyajikan semikonduktor diskrit, produk sistem LSI, dan HDD yang luar biasa bagi pelanggan dan mitra bisnisnya.

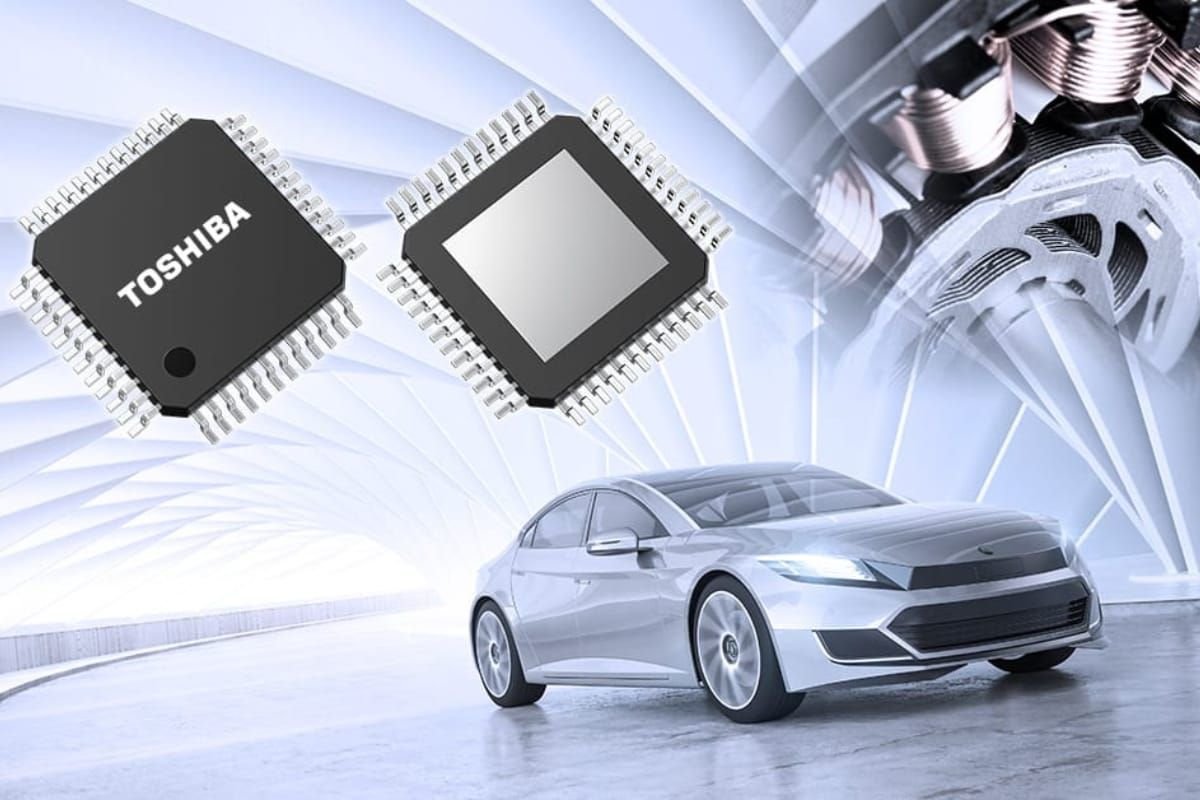

Dengan 17. 400 karyawan di seluruh dunia, mereka memiliki tekad yang sama, yaitu meningkatkan nilai produk dan menjalin kerjasama yang erat dengan pelanggan untuk menciptakan nilai dan pasar baru bersama-sama. Perusahaan ini berkomitmen untuk membangun serta berkontribusi pada masa depan yang lebih baik bagi semua orang di mana saja.Toshiba Electronic Devices and Storage Corporation (“Toshiba”) telah memulai pengiriman sampel rekayasa “TB9M040FTG,” yakni komponen kontrol motor yang dilengkapi MOSFET daya internal, dirancang khusus untuk motor DC brushless tiga fase. Ini adalah penambahan terbaru dalam lini produk kontrol motor “SmartMCD™” Toshiba yang menggabungkan mikrokontroler (MCU) dan penggerak motor. TB9M040FTG mampu langsung mengoperasikan motor DC brushless tiga fase dan ideal untuk mengatur motor kecil pada perangkat otomotif.
Pembaruan elektrifikasi pada bagian-bagian bergerak kendaraan terus berlangsung, dan permintaan untuk motor DC brushless tiga fase berukuran kecil semakin tinggi, terutama untuk aplikasi pada katup listrik, damper, serta penutup dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC) serta pada grille shutter. Hal ini juga mendorong kebutuhan akan perangkat yang lebih simpel dengan Unit Kontrol Elektronik (ECU) yang lebih kompak serta fungsi tambahan Field Oriented Control (FOC) dan kontrol tanpa sensor, yang memungkinkan pengendalian motor yang lebih halus dan ringan untuk CPU.
TB9M040FTG mencakup MCU (inti Arm® Cortex® ‑M23), memori flash, penggerak motor yang langsung dapat mengoperasikan motor DC brushless tiga fase, penggerak sisi atas untuk aplikasi catu daya, transceiver Local Interconnect Network (LIN), dan sistem untuk catu daya yang mampu beroperasi pada level baterai otomotif, semua dalam paket kecil VQFN36 (6×6 mm (tipikal)). Selain itu, perangkat ini juga memiliki Vector Engine (VE) yang mengintegrasikan teknologi milik Toshiba untuk mengurangi beban CPU dalam aplikasi motor yang menggunakan kontrol FOC, serta membantu dalam menghasilkan perangkat lunak yang lebih ringkas.
Perpaduan berbagai fitur ini menghasilkan ukuran yang lebih kompak untuk peralatan otomotif serta sebanyak mungkin mengurangi jumlah komponen, disertai dengan kemampuan kontrol motor yang lebih kompleks. TB9M040FTG mendukung beragam aplikasi motor kecil dalam otomotif, dan komunikasi LIN dengan ECU mewujudkan kemampuan pengendalian motor kecil di dalam sistem kendaraan.
Toshiba akan terus menambah koleksi seri SmartMCD™ dengan berbagai fungsi penting untuk penggerak motor di dalam sistem otomotif dan mendukung pengurangan ukuran serta jumlah komponen dalam sistem tersebut.
Catatan:
[1] SmartMCD™: Serangkaian Penggerak Kontrol Motor (MCD) otomotif yang diproduksi oleh Toshiba Electronic Devices and Storage Corporation, yang menggabungkan penggerak motor dan mikrokontroler dalam satu perangkat.
[2] Grille shutter: Mekanisme penutup yang terletak di belakang grille depan kendaraan, yang secara otomatis membuka dan menutup sesuai dengan kondisi berkendara.
[3] Field oriented control (FOC): Teknik kontrol vektor yang umum digunakan, di mana kontrol torsi motor dan fluks magnet dilakukan secara independen dengan menggunakan kerangka acuan putar motor untuk menyesuaikan dua komponen yaitu fluks magnet dan torsi secara terpisah.
[4] Local interconnect network (LIN): Protokol komunikasi serial yang banyak digunakan untuk menghubungkan antar Unit Kontrol Elektronik (ECU) dalam kendaraan.
[5] Back electromotive force (BEMF): Tegangan yang terjadi pada kumparan motor saat motor berputar, dihasilkan ketika medan magnet rotor melewati kumparan dengan arah yang berlawanan dengan tegangan yang diberikan.
Penggunaan
Peralatan otomotif
Penggunaan motor DC tanpa sikat yang berukuran kecil seperti untuk katup listrik, damper HVAC, penutup, dan grill shutter
Fitur
Menggabungkan penggerak motor untuk motor DC tanpa sikat tiga fase, sehingga memungkinkan penggerakan langsung pada motor DC tanpa sikat tiga fase (dengan MOSFET penggerak motor yang terintegrasi)
MCU 32-bit (Arm® Cortex® -M23), frekuensi kerja: 40MHz (dilengkapi dengan osilator kecepatan rendah dan tinggi)
Memori internal dengan ECC (SEC/DED)
Code Flash: 80KBytes, SRAM: 4KBytes
Vector Engine (VE) yang terpasang untuk kontrol FOC dan Penggerak Motor Terprogram (PMD)
Penguat sensor arus dengan resistor shunt tunggal yang terintegrasi, serta konverter A/D 12 bit
Penggerak jalur tunggal yang dapat memberikan daya ke komponen seperti IC sensor efek Hall
Antarmuka komunikasi: LIN, UART (berbagi dengan LIN), dan SPI
Memenuhi spesifikasi AEC‑Q100 Grade 0
Memenuhi standard ASIL‑B
